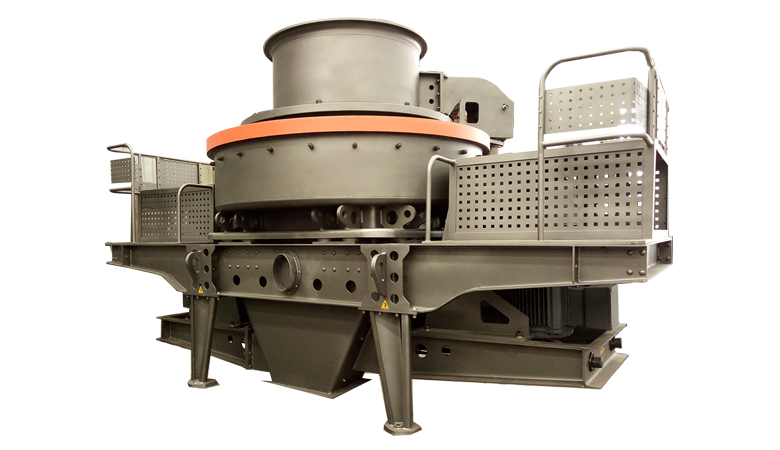

ZVI系列制砂机

ZVI系列制砂机简介

高效制砂机 硬岩石制砂设备 运行和维护成本低

杰美达智能新一代高效节能制砂破碎设备，较传统的设备效率提高30%，叶轮部分使用寿命提升30-40%，有效境降低了客户的使用成本。

ZVI冲击式制砂机又称立轴冲击式破碎机，是结合国内机制砂生产方面的实际情况，研制出具有国内、国际同类设备较高水平的碎石制砂设备。广泛应用于各种矿石、高磨蚀性研磨料、水泥熟料、石英砂、商混站高品质混凝土骨料等众多硬、脆物料的中细碎、制砂作业。

该系列设备是根据多年的制砂破碎领域研发经验和技术，并吸收国际上新型制砂机型的设计理念，采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等新工艺，生产的产品呈正立方体，针片状含量少，而且整机具有高效节能、应用领域广泛、助力砂厂走向集中化、规模化，适应政策对环保和产能的要求。

享有盛誉的制砂设备：SMA沥青马蹄脂碎石料优秀生产设备

高铁高速公路施工方指定制砂机设备

某些工程领域如：沥青路面、机场跑道建设等对砂石骨料要求非常高，4.75mm以下骨料针片状含量不能高于7%，也就是90%以上需要呈正立方体的骨料，保证路面质量！

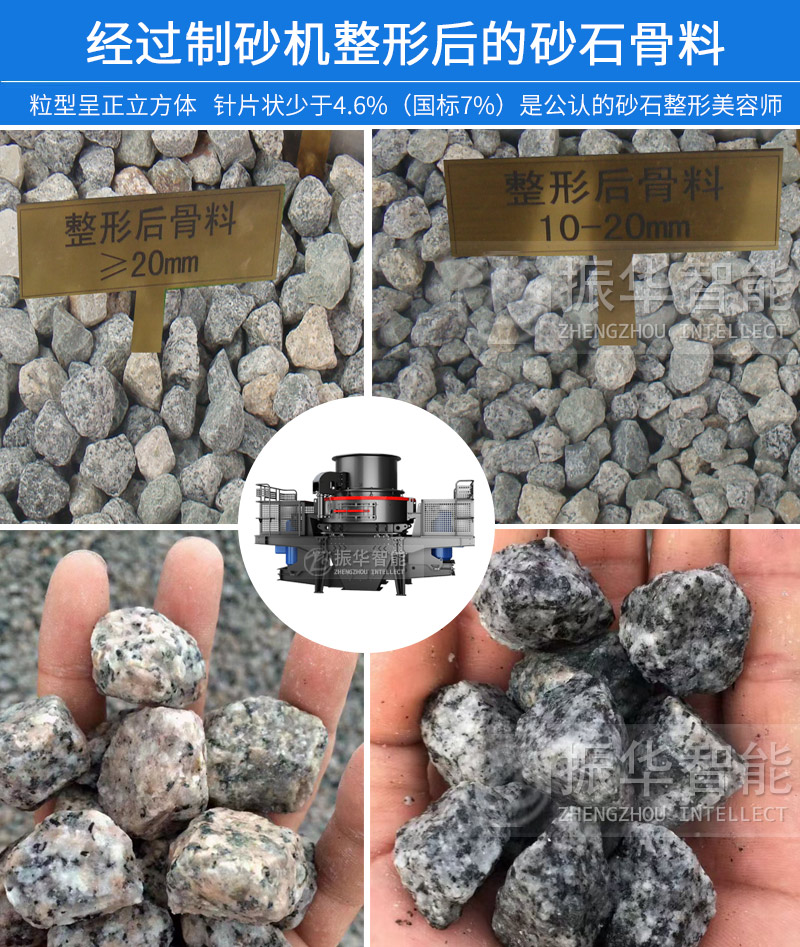

ZVSI制砂机在破碎中模仿了自然的撞击、碾磨、摩擦等运动，将砂石加工成正立方体的形状。经过试验检测，技术指标"＜4.75mm占通过量比例"一项,实测为64.52%，已大大优于20-50%的*标准，呈正立方体的颗粒形状和稳定的粒径是石打石和石打铁两种破碎加工后的直接成果，所以VSI制砂机设备被称为砂石骨料“美容师”！

制砂机设备用途以及适用范围

制砂机游离式破碎和碾磨作用 使其破碎范围广泛

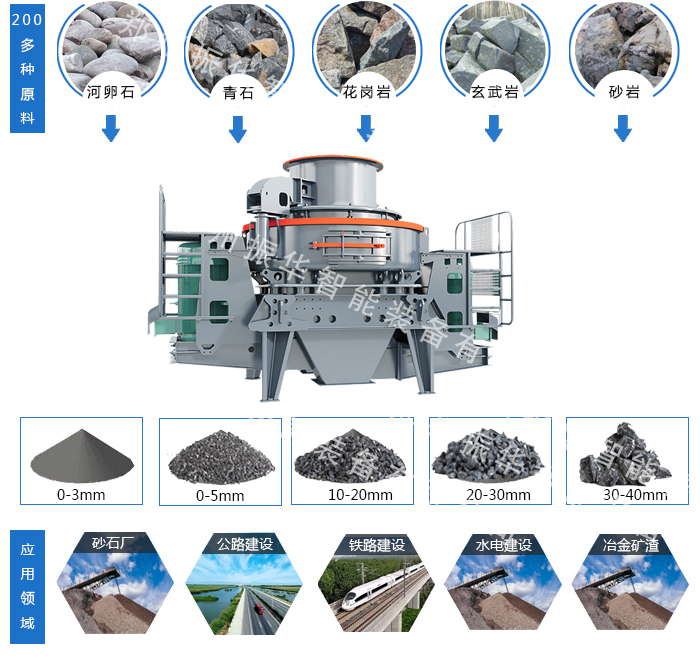

适用物料：金属和非金属矿石、建筑材料、人工机制砂、各种冶金矿渣的破碎和整形。
适用范围：
1、本设备适用于莫氏硬度小于9级的脆性物料，不适于粘性物料和含泥土较多的物料；
2、适用于物料含水量30%以下；运营环境对海拔、温度、湿度等无特殊要求，电气控制部分需要按照电气要求进行设计，以满足电机控制要求；
3、可用于对煤、电石等特殊易燃物料加工；
4、该制砂机有"石打石"和"石打铁"二种机型，"石打石"型用于磨蚀性强的物料加工；"石打铁"型用于磨蚀性不强的物料加工，"石打铁"型比"石打石"型成砂率高 10-20% 。

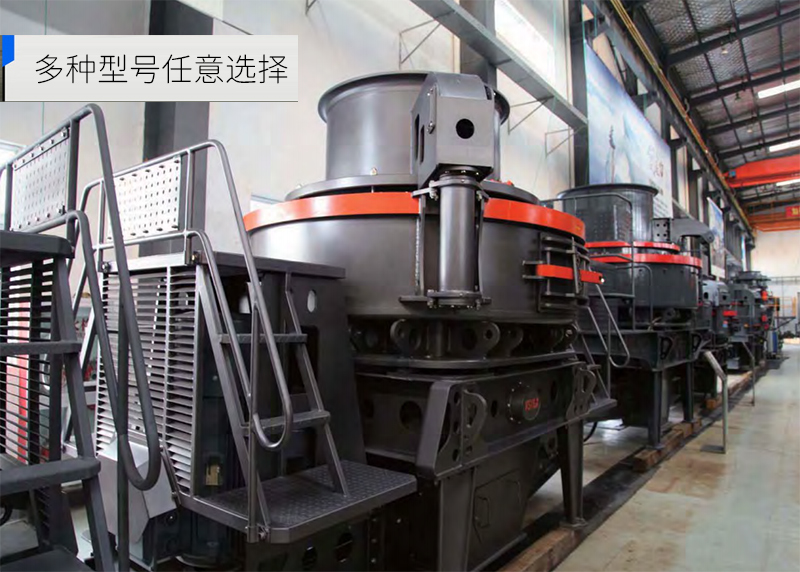

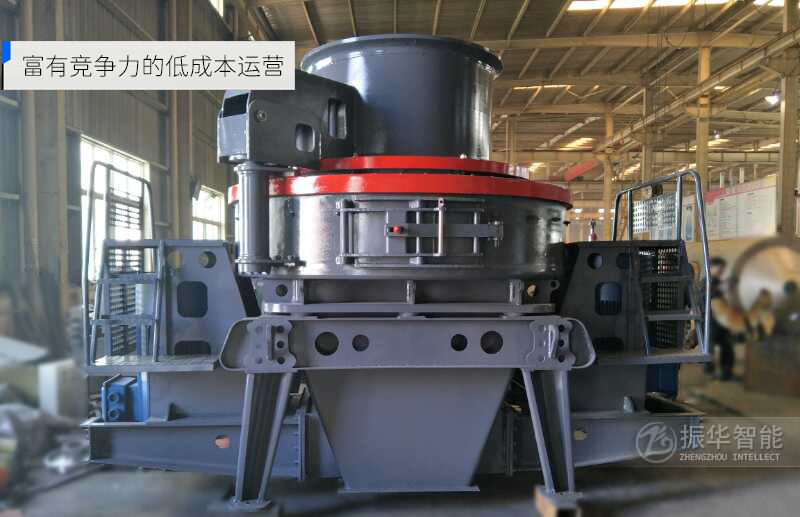

制砂机设备实拍

高效制砂机 一键启动 集中电控柜控制

全新升级款 新型制砂机 运营成本更低

多种制砂机型号供选择 国标加厚板材 整机采用加厚板材 保证机器更加结实耐用

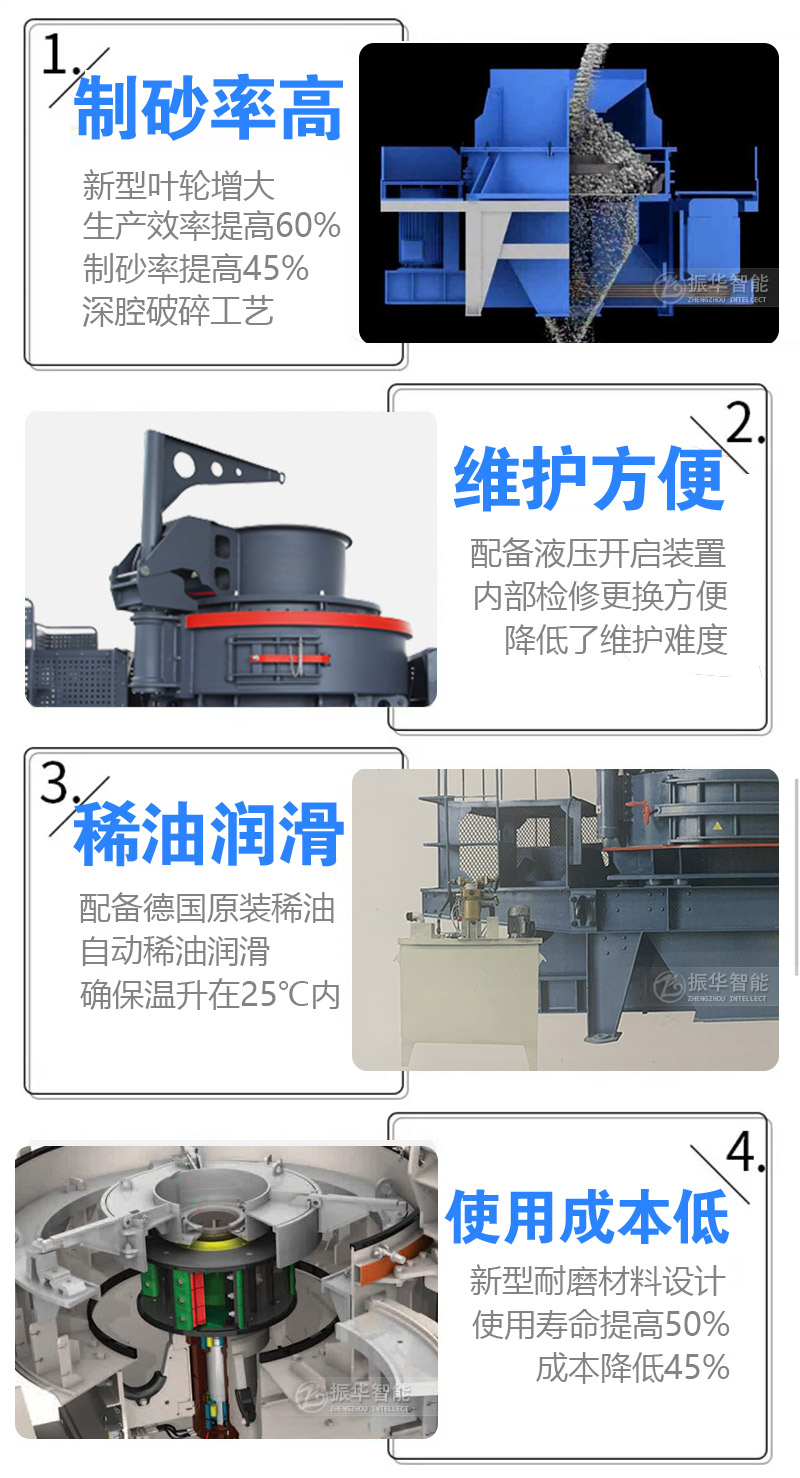

制砂机设备优势特点

稀油润滑制砂机改变破碎腔体 新转子技术优势

1、叶轮采用全新四口设计：提高了物料通过量，相较于三口叶轮同种物料破碎效率提高25%；
2、新增起吊装置方便用户对设备的检修和维护；
3、采用石打石工作形式减少对耐磨件的冲击，降低客户的使用成本；
4、简约的机体下部结构设计有效防止物料含水量大的时候对机体下部堵塞；
5、传动部分采用特殊密封结构防止轴承筒漏油，轴承采用进口轴承，降低传动系统故障；
6、叶轮结构和工艺进行升级改造，比普通叶轮直径更大，产量更大；

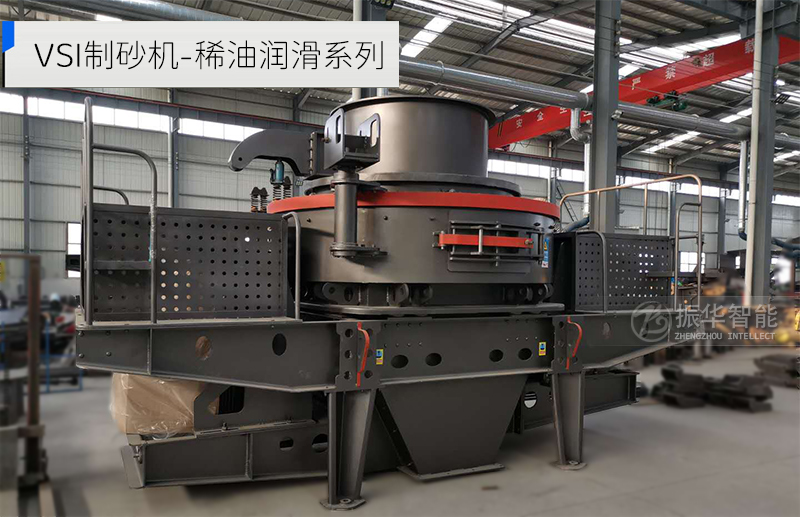

7、采用稀油润滑站，效率更高、油站把热油脂抽出来快速降温，实现循环利用。

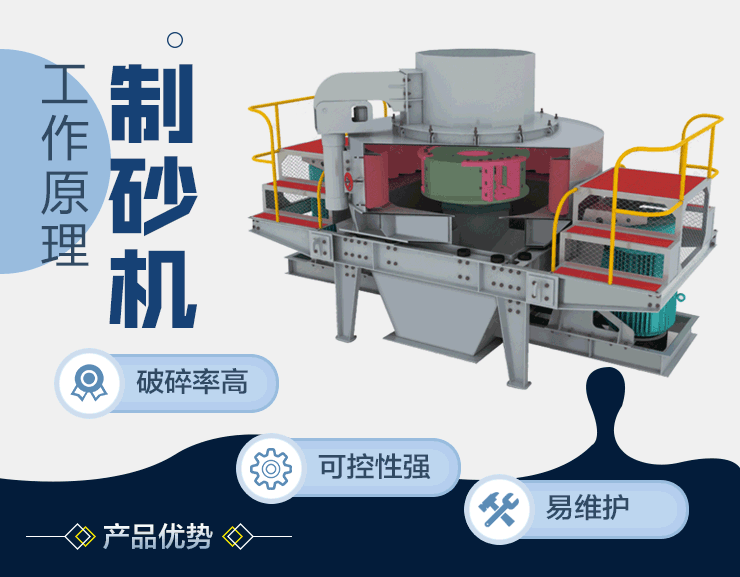

制砂机设备工作原理

制砂机独特破碎技术 合金刀头省 更换费用低

石头由机器上部中空部直落入转盘，转盘以1400-3600r/min的高速旋转，进入破碎腔的石块因为离心力而飞出，像子弹一样，另一部分石子以伞型方式分流在转盘四周落下，形成“石打石”，产生高速的撞击与高密度粉碎，而机器内壁在运作时自然形成抛物线型石子紧贴层，机身无磨损，石子在户型打击后，又会在转盘与机壳之间再次做圆弧形的回流运动，而变成多次打击，石子一次又一次得到由大变小的破碎，转盘设三个石子飞出孔，空口又可更换的耐磨金属块，拆装非常简便，高效率，低成本。

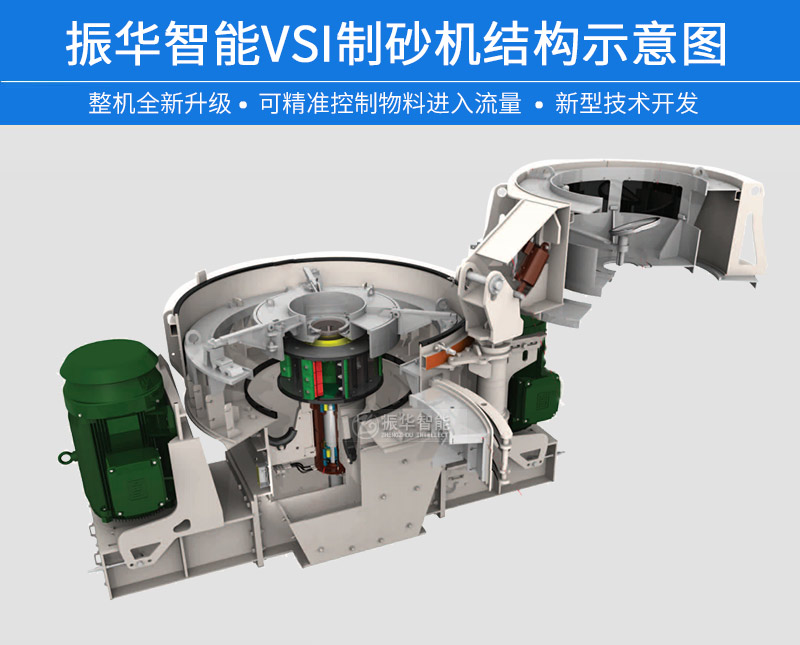

制砂机设备组成部分

优秀制砂机械设备 源自于可靠前沿破碎工艺技术

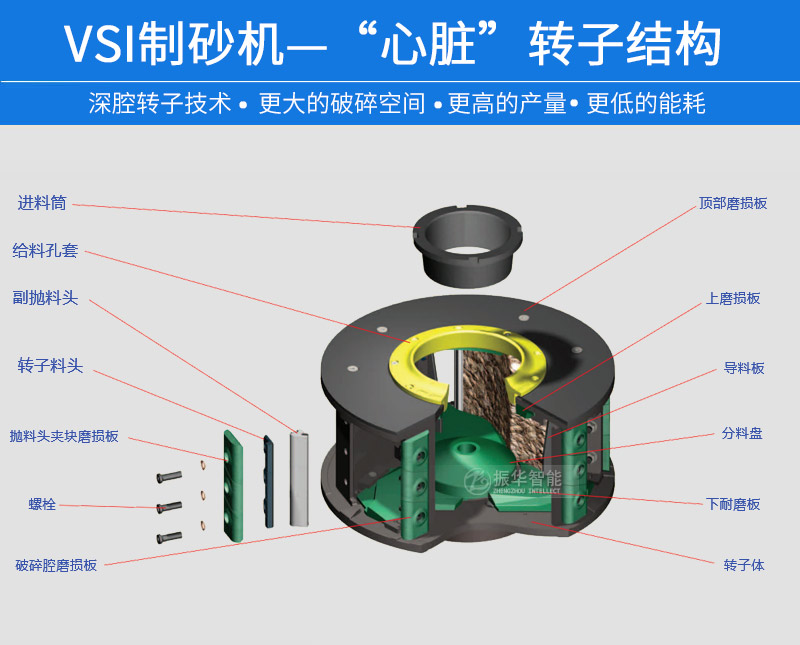

深腔型转子设计理念：更大空间、提高转子 进料筒、给料空套、副抛料头、转子抛料头、抛料头夹块磨损板、螺栓、破碎腔磨损板、顶部磨损板、上磨损板、导料板、分料盘、下耐磨板、转子体

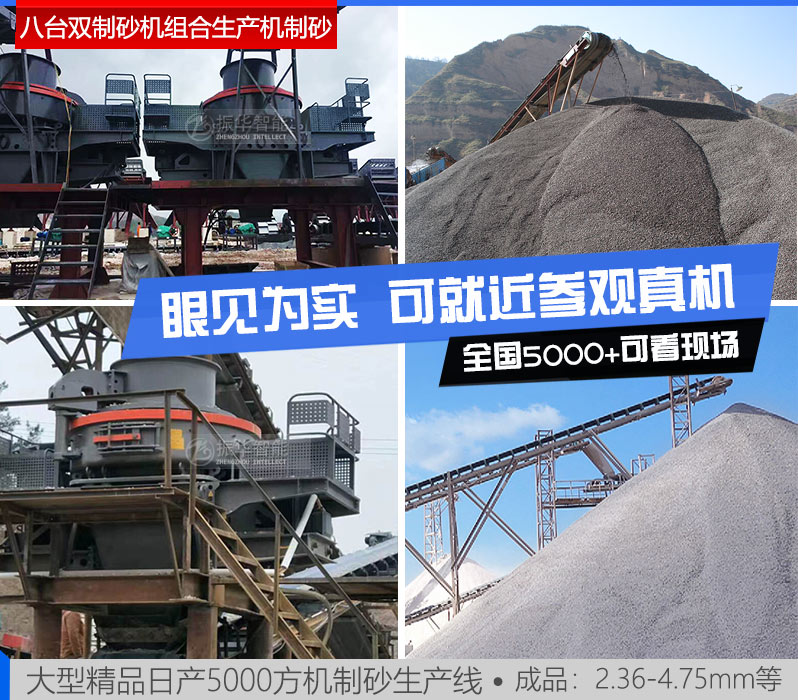

制砂机设备生产现场

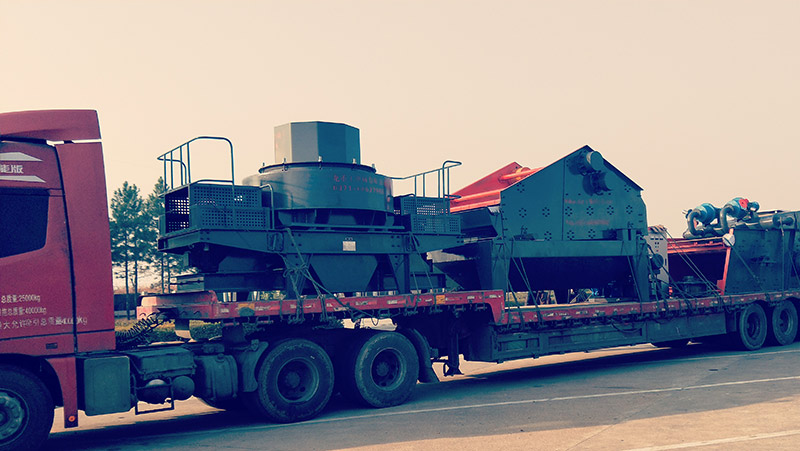

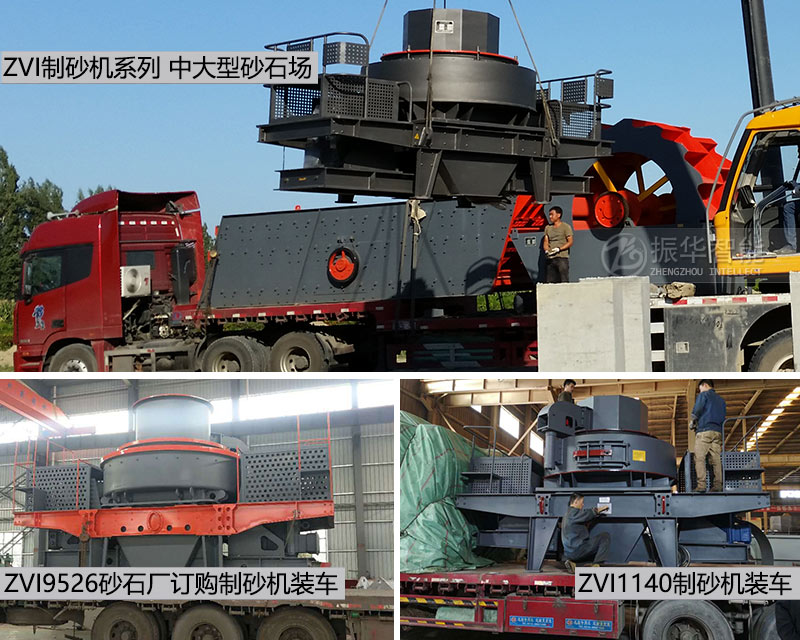

制砂机发货现场展示

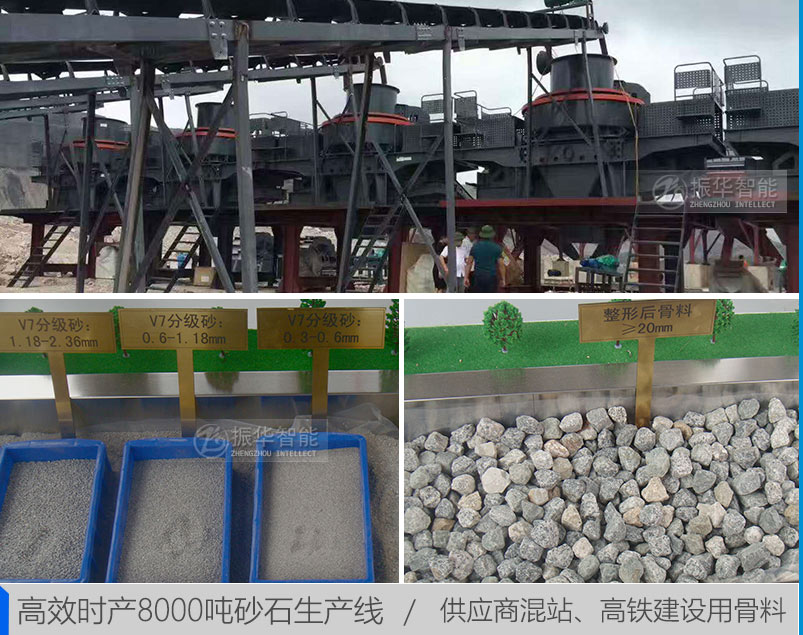

600吨/小时青石制砂生产线：ZH1345振动给料机1台、PE1200×1500颚式破碎机1台、PFW1318欧版反击破2台、VSI5X1145制砂机3台、4YK2460振动筛5台

时产800吨碎石生产线：C125系列颚式破碎机2台、ZP500单缸液压圆锥破碎机、ZVI制砂机4台、YK系列稀油润滑振动筛分机，设计产量650t/h，实际产量达800t/h，超出设计产量20%。用途：高速公路，高速铁路，搅拌站

制砂机设备价格

制砂设备和细沙回收机、振动筛发往山西太原

ZVI制砂机价格单机价格从10多万到70多万，根据产量和型号，新型ZVI制砂机价格多少、整形机报价单？请在线联系销售工程师，获得新的厂家优惠报价！

制砂机设备营运投入

制砂机转子设计合理  生产成本低于同功率设备

在破碎硬岩石如鹅卵石和花岗岩等，如果采用带有锤头的立轴破或者锤破等所谓制砂机，锤头根据耐磨程度和石头硬度不同，有的厂家锤头1天就磨损完了，有的厂家7天换一副锤头，一副锤头1万多，折合人民币4-5万元费用。
而采用ZVI新型冲击式制砂机，一个月换两套合金刀头，一套900元，折合2000元/月的费用。
以上对比可知，ZVI制砂机运营成本远远低于普通老式制砂机。

制砂机设备实力供应商

提供制砂机设备 售后无忧 买的放心

我们提供较高标准配置、质量和外观的ZVI制砂机和配件， 长期的工程实践表明，使用新型ZVI制砂机可以针对客户的特地你给应用提供恰当的磨耗合金件，磨耗件寿命更长，运行成本更低，我们提供的服务支持套餐包括设计老型号的备件，从研发、生产、应用和服务获得技术和知识，为用户提供成套技术解决方案，帮助用户的设备运营发挥应有的潜力！

ZVI制砂机命名规则

1140 11指直径1.1米 40指400kw电机

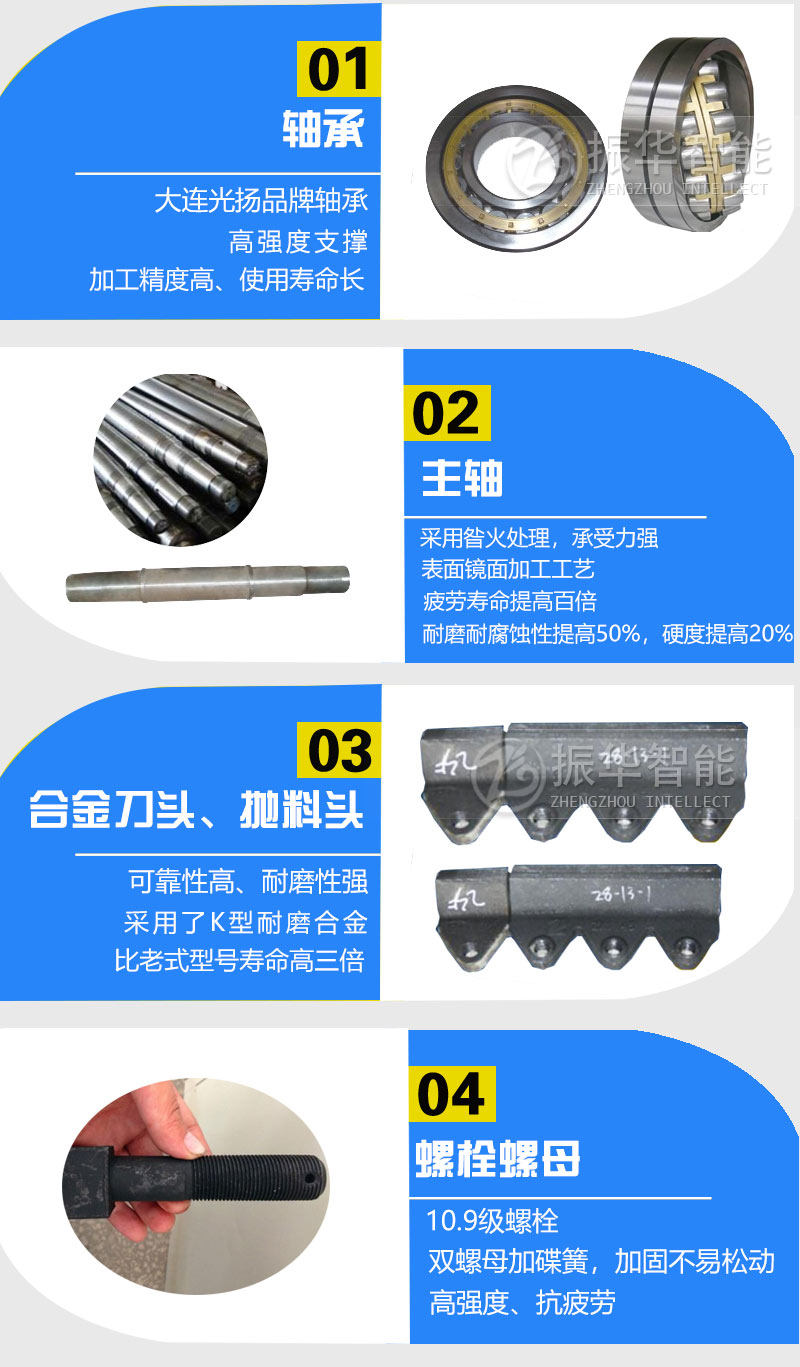

制砂机主要耐磨件

1、轴承：采用大量光扬*轴承，高强度支撑，加工精度高，使用寿命长；2、主轴：采用淬火处理，承受能力强，表面镜面加工工艺，疲劳寿命提高百倍，耐磨耐腐蚀性提高50%，硬度提高20%；3、合金刀头和抛料头：可靠性高，耐磨性强，采用了K型耐磨合金，比老式型号寿命提高三倍；4、螺栓螺母：双螺母加碟簧，加固不易松动，高强度，抗疲劳。
