复合弹簧圆锥破碎机 性价比高 质量稳定;
圆锥破碎机*代图纸是苏联援助我们,五六十年代在东北许多重型机械厂落地开花,进入21世纪,我们的工程师结合苏联老式圆锥破和欧美*的圆锥破的技术优势,并且根据我们矿山矿石特点物理性质和实际使用的工况条件,研发出新一代CS高效弹簧复合圆锥式破碎机,机体强度高、外观美,经久耐用,配置的半自动液压调整排料口可有效控制砂、石粒度,快速又方便。
中细碎圆锥式破碎机根据其破碎腔型不同可分为标准型(中碎作业)、中间型(中或者细碎作业)和短头型(细碎作业)三种类型。
圆锥式破碎机和其他破碎机相比:破碎过程中沿着圆环形的破碎腔连续破碎,所以生产能力较大,单位电耗低,工作平稳。适用于破碎片状物料,破碎产品粒度比较均匀。同时,料块可以直接从运输投入进料口,无需设喂料机。
西蒙斯圆锥破碎机可以破碎100多种矿石原料
高效复合圆锥破碎机生产的各种石子、砂料

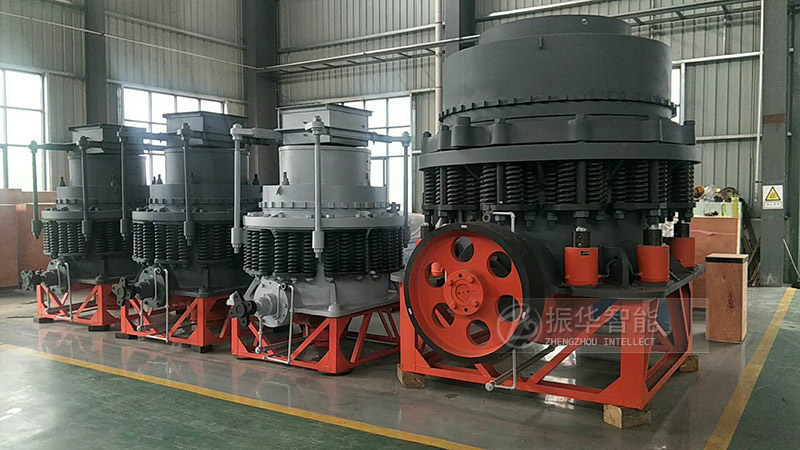

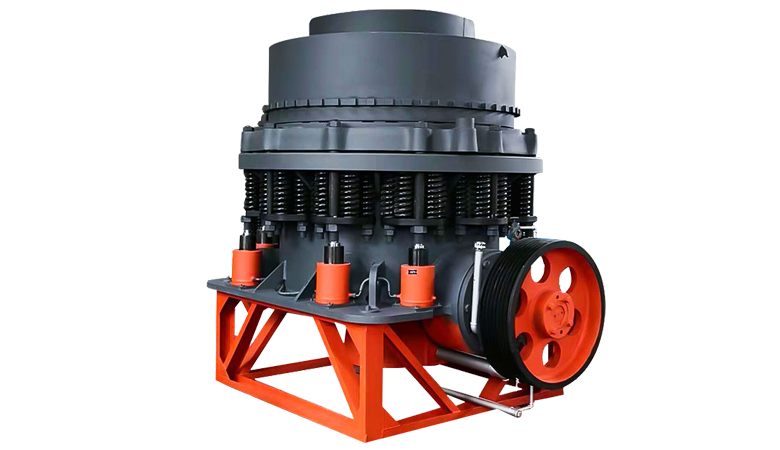

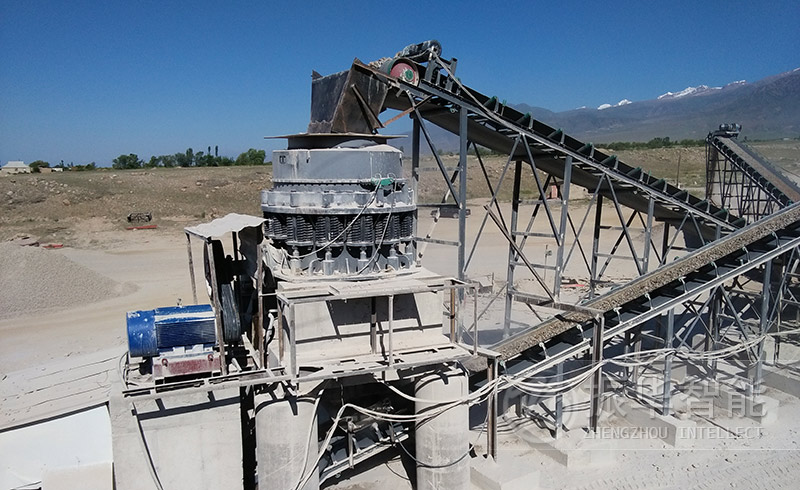

高效弹簧圆锥破碎机图片

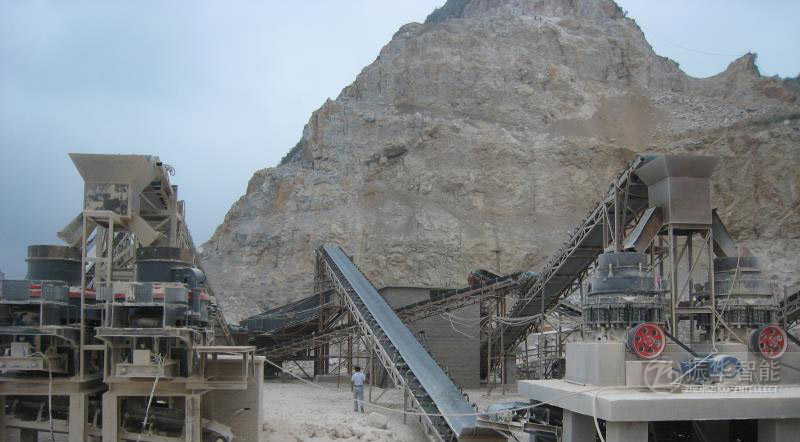

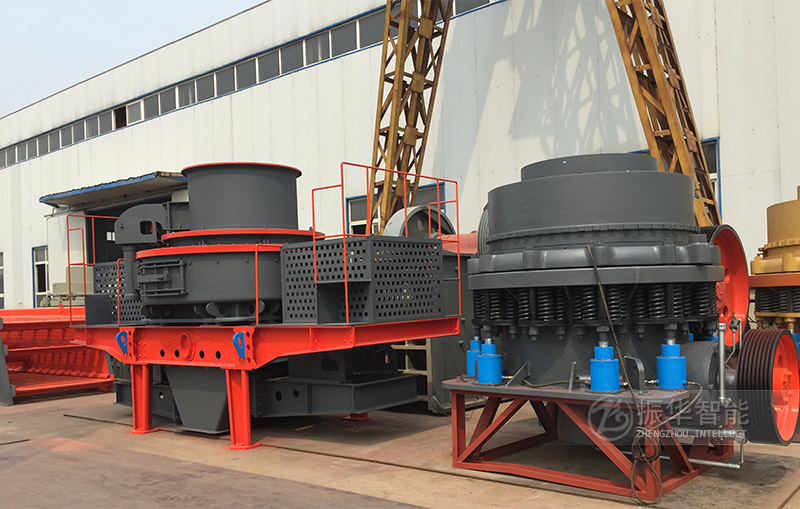

硬岩破碎制砂经典组合圆锥破碎机+冲击式破碎机
1、轧臼壁、破碎壁采用免填料设计,更换方便;
2、采用层压破碎原理,砂石成品粒型比较好看,针片状较少;
3、 齿板免填料,更换方便。轧臼壁和破碎壁,装配面是经过特殊设计并在专用机床上精密加工而成;
4、 特殊的破碎腔设计,提高了生产能力;
5、过载过铁保护,安全可靠,自动清腔,快速省时;
6、迷宫结合,润滑脂密封,防尘效果好;
7、润滑系统根据客户实际需求设计,采用高粘度低压大流量齿轮泵,安全可靠且符合破碎机的工况要求;
8、采用德国进口的板式液压阀,使用寿命长久,且稳定;
9、 锥齿轮传动,强力平稳;
10、 特殊配方和特殊工艺生产的铜套经久耐用;
11、 体积小、重量轻,结构合理。
圆锥式破碎机的机械结构是由两个锥体:活动圆锥(破碎锥,又称动锥)和固定圆锥(又称定锥)所组成。活动圆锥的心轴悬挂在横梁上,并且偏心地安装在固定圆锥(定锥)体内,偏心轴旋转时候,活动圆锥沿着固定圆锥的内表面做偏旋运动。靠拢固定圆锥的地方,该处物料就收到活动圆锥的挤压和磨剥作用而破碎。离开固定圆锥的地方,已被破碎的物料由于重力作用就从锥底排料口卸出。
1-机架 ;2 固定圆锥 ;3-衬板 ;4-横梁 ;5-主轴 ;6-锥形螺母;7-锥形压套 ;8、11-村套;9-支承环; 10-键 ;12-顶罩;13-活动锥; 14-偏心衬套; 15-中;16-大圆锥齿轮; 17-小圆锥齿轮; 18 传动轴; 19-进料口
衬板为高锤钢铸件,衬板与锥体之间均浇注怦合金,使之紧密结合。 由于衬板磨损或其它原因,需对出料口进行调整。出料口的调整用液压系统来控制,借助梯形螺纹的转动来改变固定锥的上下位置,以实现出料口的调整。
弹簧是破碎机的保险装置。当有难碎物落人破碎腔时,弹簧被压缩,支承套和固定锥即抬起,让难碎物排出,从而避免机件的损坏。然后借助弹簧张力,支承套和固定锥又返回原位。

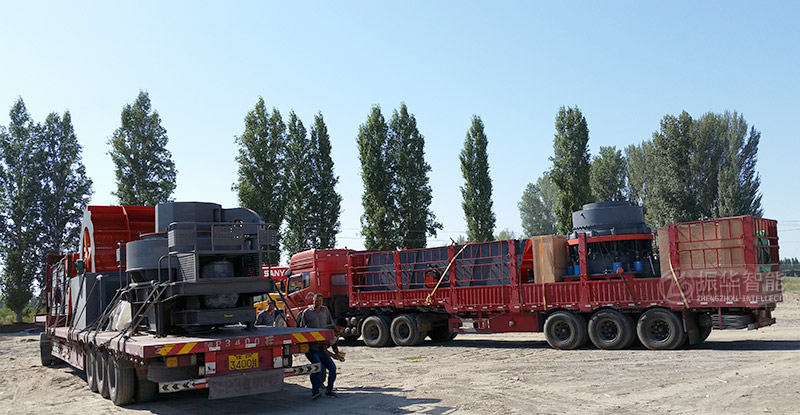

弹簧圆锥破碎机发往河南省遂平县

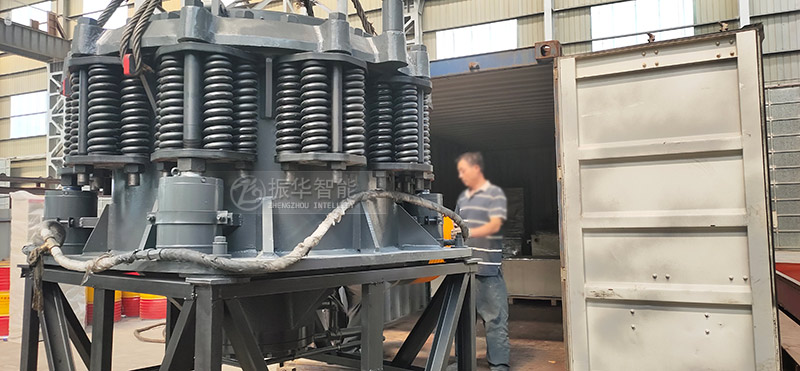

弹簧圆锥破碎机装集装箱发货

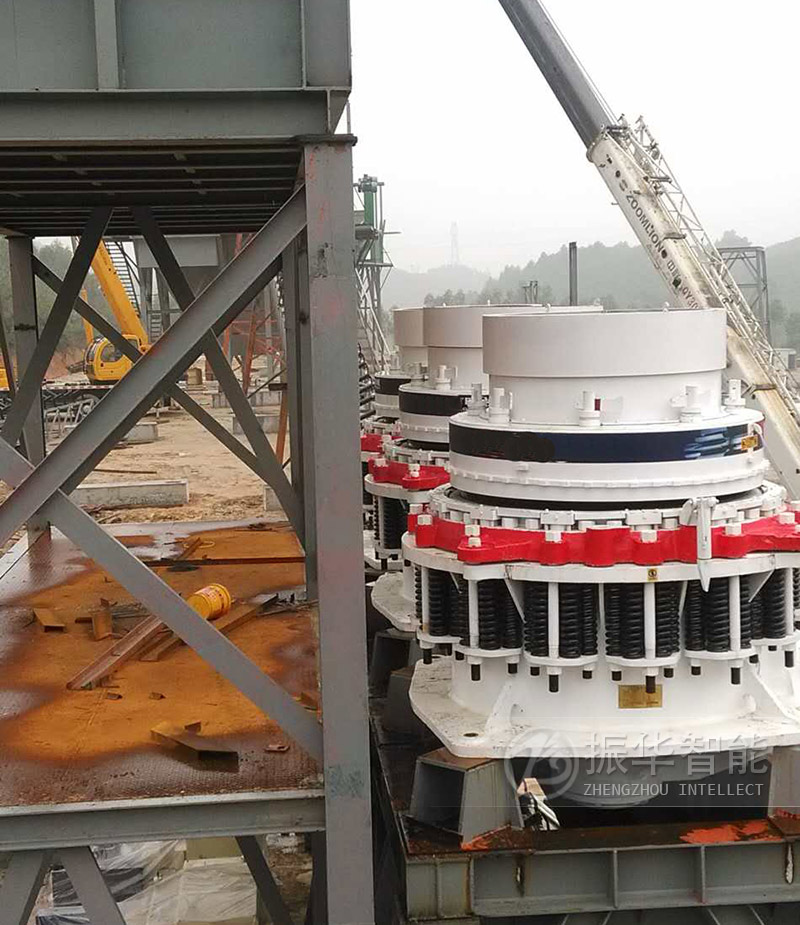

内蒙古包头日产4500吨弹簧圆锥破碎机
河南驻马店遂平时产500吨圆锥破碎机现场
喀麦隆大型选矿圆锥破碎机 时产700吨
标准型CS系列高效弹簧圆锥破碎机:
型号 | 动锥直径 | 腔型 | 给矿口尺寸 | 出料尺寸 (mm) | 处理能力 (ton/hour) | 主轴转速 (r/min) | 功率 (kw) | 重量 (t) | 外形尺寸 (mm) | |
闭口边 (mm) | 开口边 (mm) | |||||||||
CS75B | 900(3') | 细型 | 83 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2821×1880×2164 |
粗型 | 159 | 175 | 13-38 | 59-163 | ||||||
CS110B | 1200(4') | 细型 | 127 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2821×1974×2651 |
中型 | 156 | 156 | 13-38 | 100-200 | ||||||
粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
CS160B | 1295(4') | 细型 | 109 | 137 | 13-31 | 109-181 | 485 | 185 | 27 | 2800×2342×2668 |
中型 | 188 | 210 | 16-38 | 132-253 | ||||||
粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
CS240B | 1650(5') | 细型 | 188 | 209 | 16-38 | 181-327 | 485 | 240 | 55 | 3911×2870×3771 |
中型 | 213 | 241 | 22-51 | 258-417 | ||||||
粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
CS315B | 2134(7') | 细型 | 253 | 278 | 19-38 | 381-726 | 435 | 315 | 110 | 4613×3251×4732 |
中型 | 303 | 334 | 25-51 | 608-998 | ||||||
粗型 | 334 | 369 | 31-64 | 789-1270 |
短头型CS系列高效弹簧圆锥破碎机:
型号 | 动锥直径 | 腔型 | 给矿口尺寸 | 出料尺寸 (mm) | 处理能力 (ton/hour) | 主轴转速 (r/min) | 功率 (kw) | 重量 (t) | 外形尺寸 (mm) | |
闭口边 (mm) | 开口边 (mm) | |||||||||
CS75D | 914(3') | 细型 | 13 | 41 | 3-13 | 27-90 | 580 | 75 | 15 | 2821×1880×2410 |
粗型 | 33 | 60 | 3-16 | 27-100 | ||||||
CS110D | 1218(4') | 细型 | 29 | 57 | 5-16 | 50-132 | 485 | 110 | 20 | 2560×1942×2928 |
中型 | 44 | 73 | 10-16 | 90-145 | ||||||
粗型 | 56 | 89 | 13-19 | 141-181 | ||||||
CS160D | 1295(4') | 细型 | 29 | 64 | 3-6 | 36-163 | 485 | 160 | 27 | 2800×2342×2668 |
中型 | 54 | 89 | 6-16 | 82-163 | ||||||
粗型 | 70 | 105 | 10-25 | 109-227 | ||||||
CS240D | 1676(5') | 细型 | 35 | 70 | 5-13 | 90-209 | 485 | 240 | 55 | 3917×2870×3771 |
中型 | 54 | 89 | 6-19 | 136-281 | ||||||
粗型 | 98 | 133 | 10-25 | 190-336 | ||||||
CS315D | 2134(7') | 细型 | 51 | 105 | 5-16 | 190-408 | 435 | 315 | 110 | 4130×3251×4454 |
中型 | 95 | 133 | 10-19 | 354-508 | ||||||
粗型 | 127 | 178 | 13-25 | 454-599 |
本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考,振华智能公司有可能对上述内容进行改进,具体信息请参照产品实物、产品说明书。除非经特殊说明,本网站中所涉及的数据解释权均振华智能公司所有。
