欧版反击式破碎机 一机多用
PFW欧版反击破碎机实在传统普通反击破的基础上研制而成,与普通反击破相比,同等功率下,进料口更大(不止大一倍),转子更大(惯性动能更大),破碎腔体更大,产量更高。适用于中碎、细碎的开路或闭路生产中。该机器是一种使用打击破碎,不同于鄂破用挤压破碎来减小材料尺寸的机器。根据设备使用的加工阶段,反击式破碎机被指定为初级、二级、三级或四级转子破碎机。
我公司专注于各种型号的欧版反击破碎机、欧版反击破的配件,支持各种非标和国标定制生产线解决方案。
产品细节展示 细节决定成败 每一台机器都精益求精
欧版反击式破碎机可以作为一段破碎 也可以作为二段破碎机

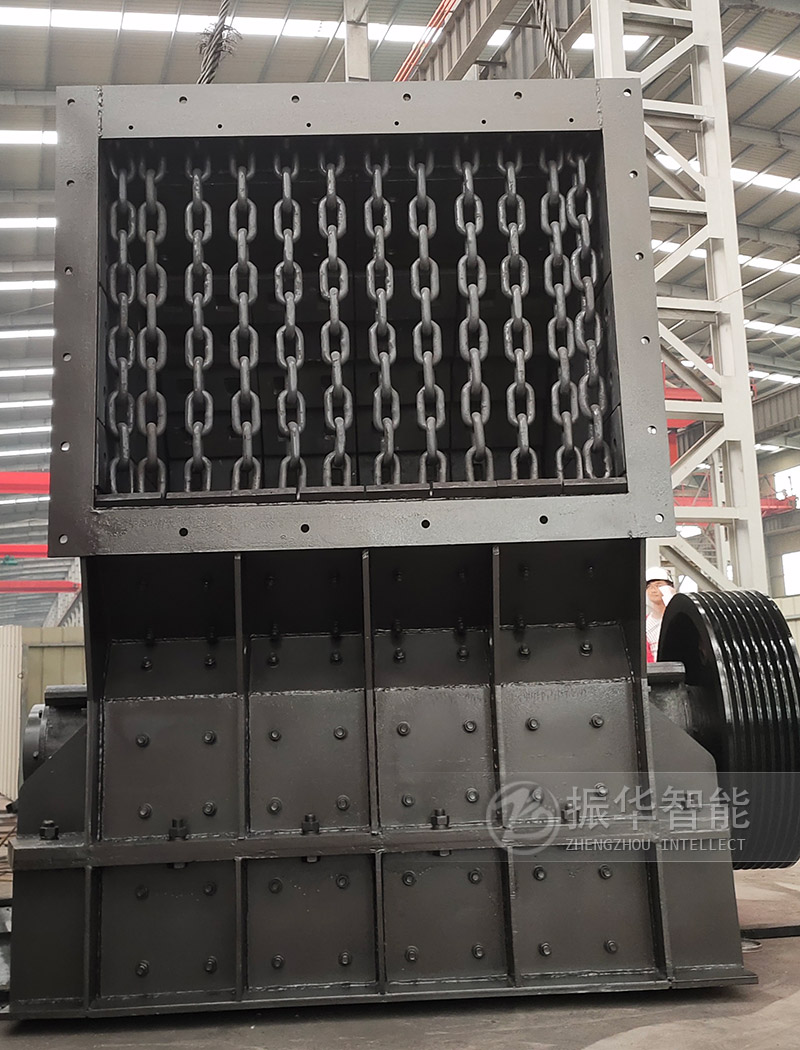

大口欧版反击式破碎机 进料口一米
国外客户考察欧版反击式破碎机

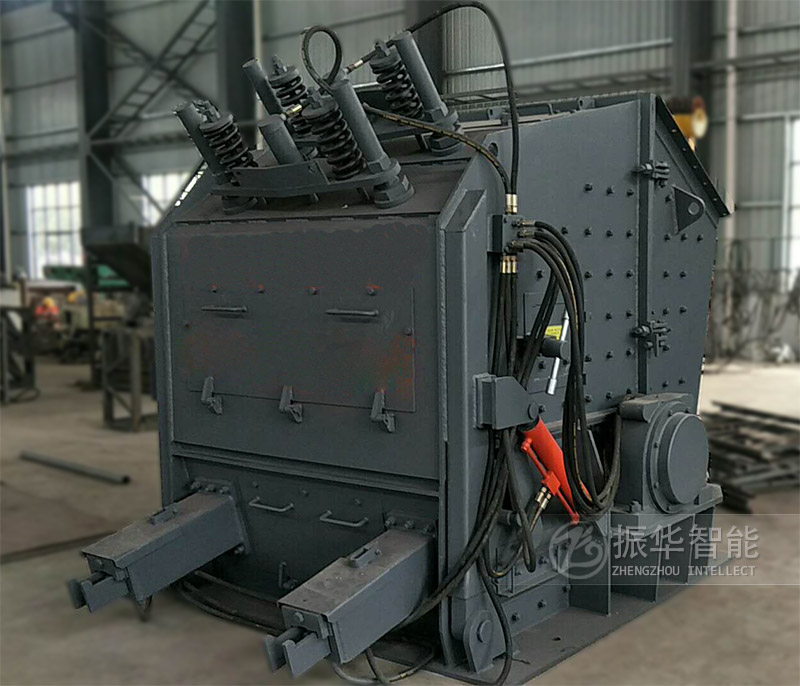

标配液压系统的欧版三腔反击式破碎机

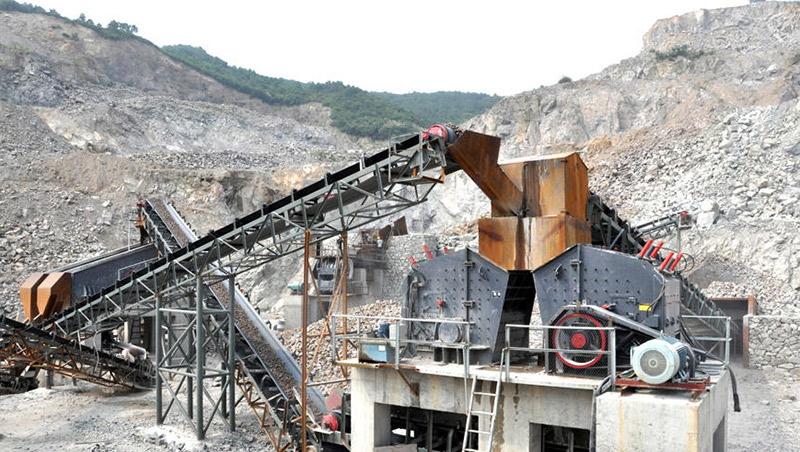

双欧版反击式破碎机组成的中碎机器
为什么建设高速公路、高铁很多大项目采用的砂石料生产设备,必须有有欧版反击破碎机,因为该机器的破碎原理采用了冲击、甩、揉、搓各种粉碎物料的技巧,石料的破碎所以成品料的粒度更加呈正立方体,针片状含量少于3.7%,级配合理、细度模数适中,提高沥青的抗折强度,提高砂石料与沥青/水泥的粘结力、减少沥青/水泥的用量,同时路面不会开裂。
该机器区拥有独特的破碎工作方式:冲击式破碎,原料从破碎机进料口落入破碎腔内的板锤上,电动机带动V型三角皮带和皮带轮,从而带动转子上安装的板锤,利用板锤的惯性来撞击物料儿粉碎,被粉碎的物料沿着抛物线防线抛向安装在机壳上的反击板第二次被粉碎,然后又从反击破弹回板锤上第三次破碎,经过数次破碎,一直粉碎到≤4cm(可调)。
1、可替代鄂破,做首段破碎:在破碎抗压强度不超过150Mpa的石灰石等中等硬度物料时候,可以替代颚式破碎机,尤其是在破碎钢筋混凝土时候更具有优势!
2、进料口大:通过优化设计,采用比普通反击破更大的进料口,可以进700-1000mm左右的原料。
3、板锤采用合金高锰钢:这是转子上一个重要的部件,其材质决定这客户的使用成本和利润,我们工程师设计的板锤可以双面替换使用破碎,一面磨损严重,换另一面,提高转子使用寿命15%以上。
4、优化腔体结构,提高产量:采用德国机械设计原理,腔型经过数次完善改进,能获得更高的破碎比和更大的产能。
5、重型化设计转子,稳定性增加:增大了转子的转动惯量,提高了反击破的破碎能力。
6、转子平衡试验:转子精加工完毕前,进行平衡试验,避免后期出现轴承发热和机器乱震。
7、主轴:采用优质锻件进行精加工,同时全轴无键设计,采用了*的胀套涨紧连接方式,使设备运转更可靠,后期维护更加简便。
8、主动轮采用全加工方式:有效解决了设备偏重现象,使反击破可以平稳运转,无振动,安全破碎作业。
9、采用液压开启:方便用户轻松打开机架,更换零部件,又能对反击架排料口调节。
10、方便:可以针对不同的物料、不同成品尺寸、匹配合理的转子转速
序号 | 项目名称 | 产量 | 工程概况 | 应用/成品料 |
1 | 陕西建筑垃圾破碎生产线 | 时处理200吨 | GZT1560喂料机、PFW1315欧版反击破碎机器、 YA2460稀油润滑振动筛、滚筒筛、浮选机、5条皮带输送机 | 成品用途:0-5mm,5-20mm,20-40mm再生骨料 |
2 | 北京昌平建筑垃圾处理项目 | 时处理300吨 | 主破碎设备选用的是1415欧版反击破碎机(大口三腔反击破),配置有筛分返料系统,一机即可完成建筑固废的破碎和筛分。原料经给料机、反击破、振动筛和返料皮带的联合加工,生产出高质量的成品骨料。 | 精品再生碎石骨料、精品水泥砖原料 |
3 | 广西南宁石灰石破碎制砂生产线 | 时产1500吨 | 主机设备采用*段用900*1200颚式破碎机3台,第二段六台欧版反击破碎机,皮带机、给料机、反击振动筛等 | 建筑混凝土骨料 0~5mm,5~10mm,10~20mm,20~30mm |
4 | 广东深圳花岗岩破碎生产线 | 时产1600吨 | BW2000*8板喂机、JC663颚式破碎机、PFW1318反击式破碎机2台、重型除土筛2YKZ2460、3YKD3075双轴重型筛4台、VSI1145制砂机、3YK2475振动筛、XM250除尘选粉机。 | 商混站,高速公路建设用料,出料粒度:0-5mm、5-10mm、10-20mm、20-30mm、30-40mm、40-70mm |
5 | 甘肃金昌石灰石制砂生产线 | 年产80万方 | ZSW4911振动给料机,PE750*1060颚式破碎机,PFW1315a欧版反击破,2YK1860振动筛以及2YK2160振动筛。 | 公路建设用料0-5mm、 5-10mm、10-20mm |
6 | 河南信阳鹅卵石石料制砂生产线 | 日产1万吨 | GZD1300×4900振动给料机、GZD1500×6000振动给料机、PE900×1200颚式破碎机两台,PFW131欧版反击破3台、PFW1415反击破3台、3YA2675圆振动筛8台 | 0-5mm、3-5mm、5-10-24-36-38mm |
以高质量、无故障、高效节能、高性价比为准则
名称 | 材料 | 数量 | 使用寿命/月 |
---|---|---|---|
板锤 | 高锰钢合金 | 4套 | 破石灰石15个月,破碎河卵石1个月 |
反击架 | Cr20高铬合金 | 1套 | 高等硬度物料12个月,软物料个36月 |
反击衬板 | ZGMn13-2 | 1套 | 高等硬度物料13个月,软物料40个月 |
选对厂家 省心十倍
提供完善的产品和服务
物流团队进行运输,2-3天即可送达,产品可按需求定制,包安装,整机1年质保,附件2年质保。售后24小时内即可到达现场处理。
两腔
型号 | 规格 (mm) | 进料口尺寸 (mm) | 进料粒度 (mm) | 处理能力 (t/h) | 装机功率 (kw) | 重量 (t) | 外形尺寸 (mm) |
PFW1210II | Φ1150×960 | 1100×1030 | ≤400 | 90-160 | 90-110 | 17 | 2400×1870×2550 |
PFW1214II | Φ1150×1400 | 1100×1430 | ≤500 | 130-200 | 132-160 | 22 | 2400×2310×2550 |
PFW1315II | Φ1300×1500 | 1200×1530 | ≤600 | 180-320 | 160-200 | 29 | 2700×2570×2800 |
PFW1318II | Φ1300×1800 | 1200×1830 | ≤700 | 240-400 | 200-250 | 34 | 2700×2870×2800 |
PFW1415II | Φ1400×1500 | 1300×1530 | ≤700 | 300-480 | 200-250 | 38 | 2900×2700×3000 |
三腔
型号 | 规格 (mm) | 进料口尺寸 (mm) | 进料粒度 (mm) | 处理能力 (t/h) | 装机功率 (kw) | 重量 (t) | 外形尺寸 (mm) |
PFW1210Ⅲ | Φ1150×960 | 570×990 | ≤250 | 70-140 | 90-110 | 15 | 2550×1870×2100 |
PFW1214Ⅲ | Φ1150×1400 | 570×1430 | ≤250 | 90-190 | 132-160 | 19 | 2550×2310×2100 |
PFW1315Ⅲ | Φ1300×1500 | 625×1530 | ≤300 | 150-280 | 160-200 | 25 | 2960×2570×2380 |
PFW1318Ⅲ | Φ1300×1800 | 625×1830 | ≤300 | 220-350 | 200-250 | 30 | 2960×2870×2380 |
PFW1415Ⅲ | Φ1400×1500 | 800×1530 | ≤300 | 280-350 | 200-250 | 33 | 3120×2650×2660 |
注:以上数据的处理能力是根据物料松散密度为1.6t/m³的石灰石计算,最大进料是指允许的最大范围,若给料过大会造成影响严重,一般以适中给料为宜,上述破碎能力值,为表观比重1.6t/m³左右的石灰岩连续供料时的参考值。
