ZH系列立轴复合破碎机

ZH系列立轴复合破碎机简介

立轴复合破碎机出砂率高 节能环保

立轴复合破碎机包括立轴锤式、立轴反击式和立轴复合破碎机。该种机型是通过国外立轴锤式破碎机工艺技术的引进和稀有，在此基础上研制而出的一种新型高效破碎设备。主要部件转子零部件经过精密加工，整体提高装配精度，装配后进行静平衡，保证机器运行平稳高效。

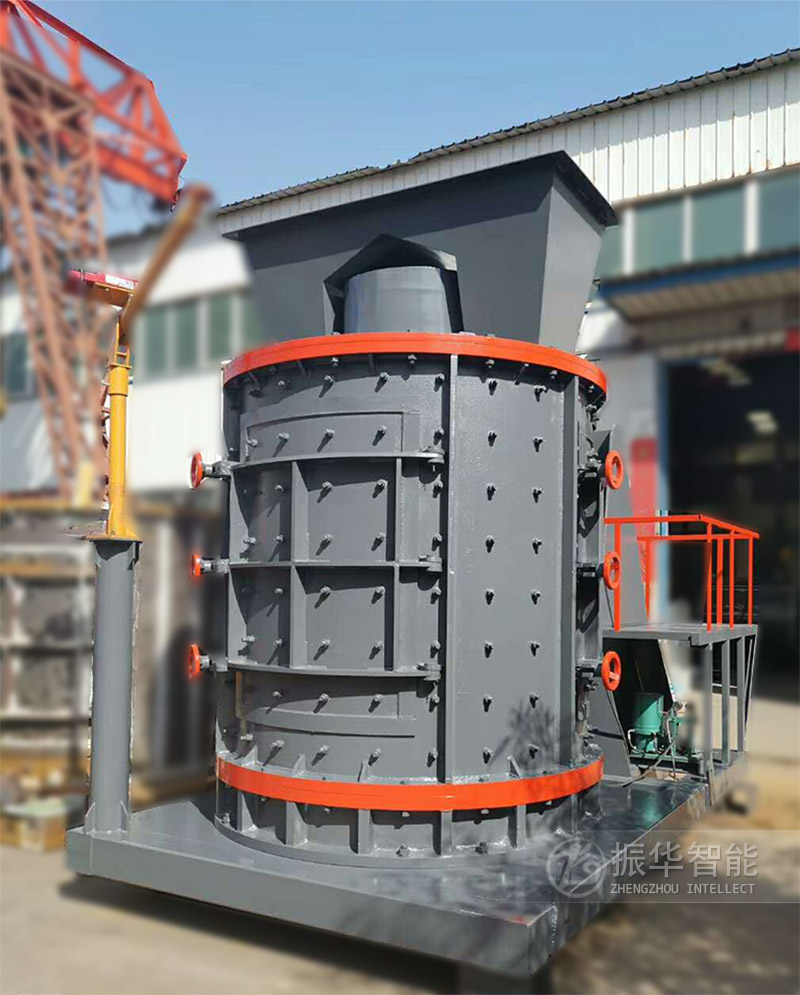

立轴复合破碎机实拍

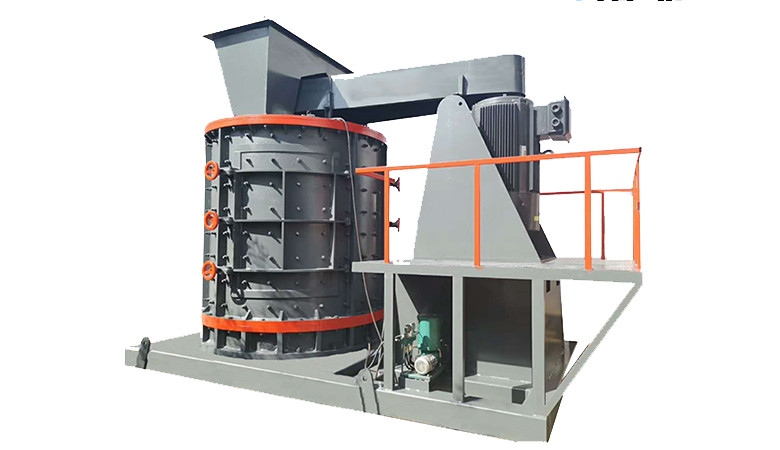

立轴复合破碎机 精工制造

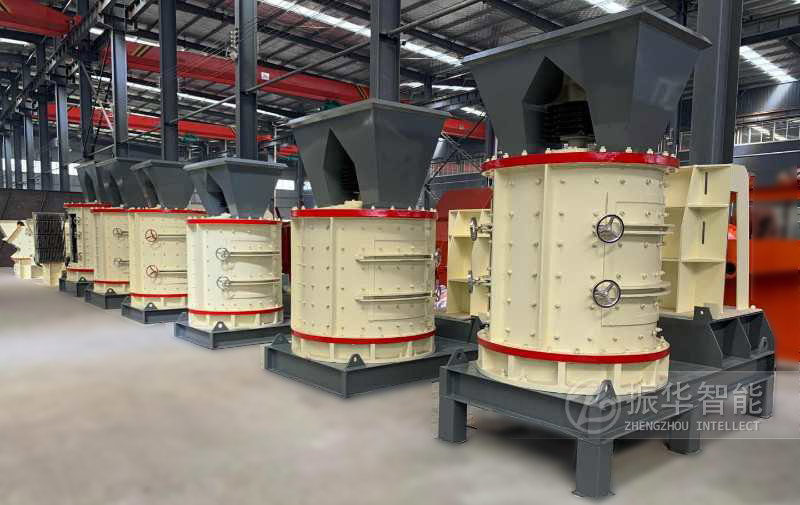

大型立轴复合破碎机展示

立轴复合破碎机优势特点

1、破碎比大，入料粒度可以100-180mm，出料粒度小于3mm的占90%以上（其中30%-60%为粉状料）；
2、能量利用率高，单位产量电耗1.29kW•h/t；
3、与球磨机配套使用，可使磨机产量提高30-40%，系统电耗下降20-30%；
4、易损件采用高耐磨合金材质，磨损小，寿命长；
5、运转平稳，密封性好，粉尘少、噪音低；
6、结构简单，操作简便，占地面积小，安装和维修方便。

立轴复合破碎机工作原理

块状矿石由进料斗落入上破碎机腔内上甩料盘上，借助甩料盘的离心力将物料抛向筒体的内壁，与安装在内壁上的反击板猛烈撞击，同时物料互相撞击，使之破碎或者产生大量发丝裂纹，接着物料进入锥形转子腔后，在锥形空间呈螺旋状下落，经冲压、挤压、使已有裂纹的矿石进步一被破碎。物料在锥形转子腔内收到锤头的打击，高速运行块料再次与反击板撞击，物料流相互撞击使物料经打击、撞击、剪切、挤压而粉碎，从而提高破碎效率。

立轴复合破碎机结构

主要有大带轮、上顶盖、反击板、转子、筒体、支座、小带轮、电机支架、电机和电机底座等组成。

立轴复合破碎机核心部件和耐磨件

1、立轴破的轴承上端和下端为调心滚柱轴承，而下部装有推理滚柱轴承，使用寿命大约为2000-30000h。
2、立轴破大多采用润滑脂，其额定速度要低于稀油润滑，但它很方便省事。油脂清洁是保证轴承可靠工作延长轴承的重要条件，我们采用二道迷宫密封盒一道骨架式油封，效果使用很可靠。
3、板锤是立轴破的易损件，要求结构坚固耐磨，便于安装和更换，一副板锤破碎石灰石能达15000-20000t,破碎机水泥熟料可达5000-10000t。板锤采用ZG30CrMnSi和耐磨铸铁材料。
