TCQ系列陶瓷球磨机

处理物料:陶粒砂、金属镁、铝渣、褐铁矿、河沙、粉煤灰、方解石、铁渣、钼渣、银粉、铁矿石、矿粉、铁精粉、萤矿石、重晶石、铅锌矿等...

应用范围:建材、选矿厂、化工、非金属矿石细磨粉、陶瓷釉料研磨、水泥行业、工业制粉、耐火材料...

处理能力:0.5-60吨 /小时

进料粒度:25-50mm

出料粒度:0.833-0.147mm

24小时咨询热线:

TCQ系列陶瓷球磨机

产品介绍产品介绍

技术参数技术参数

相关案例相关案例

在线咨询在线咨询

TCQ系列陶瓷球磨机简介

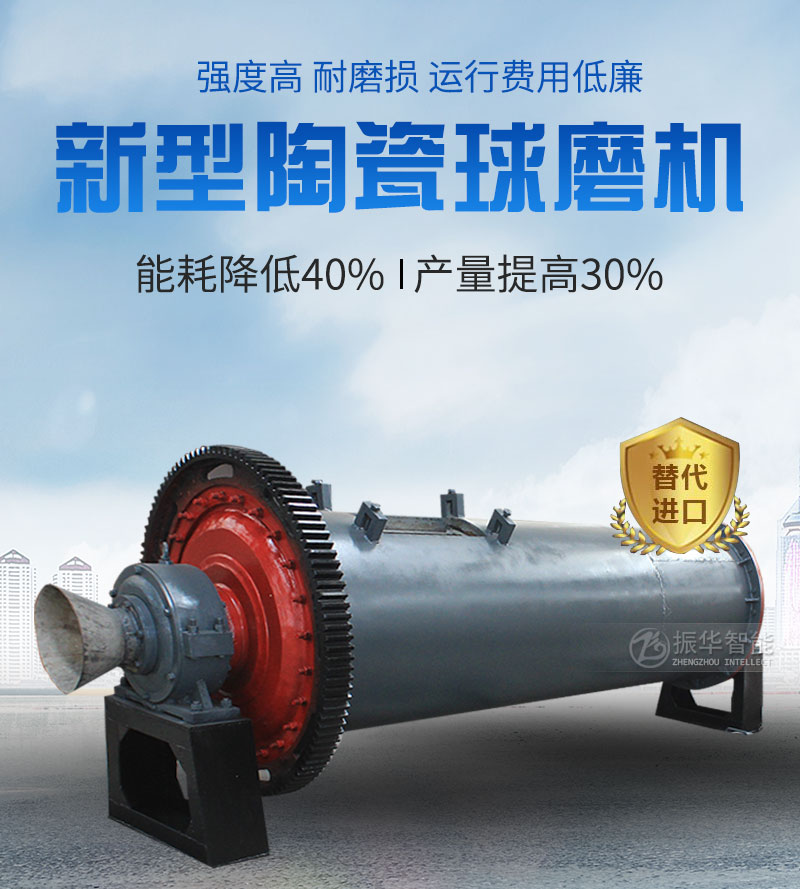

陶瓷球机

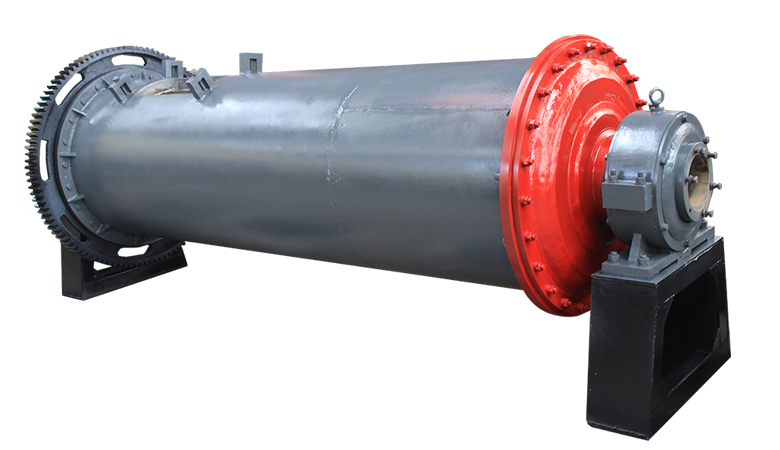

陶瓷球磨机

陶瓷球磨机就是球磨机的衬板使陶瓷制成的球磨机,容量很不太大,一般适用于产品试制阶段小批量生产。陶瓷球磨机采用在研磨过程中,常用高铝、中铝、低铝、硅石等材质作为研磨介质和衬板。

陶瓷球磨机结构

陶瓷球磨机为卧式筒形旋转装置,由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。外沿齿轮传动,两仓,格子型球磨机。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在一仓达到粗磨后,经单层隔仓板进入二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

陶瓷湿式球磨机特点优势

1、陶瓷球磨机生产出的产品细度匀、节省动力,并且价格合理、经济耐用;
2、在一定的条件要求下,既可干磨、也可湿磨;可以根据生产需要采用不同的衬板类型,以满足不同需要;
3、机器的电动机自耦减压启动,降低起动电流,较同类产品节能省电,为客户节省一大笔费用。

陶瓷球磨机工作原理

电机通过减速装置驱动筒体回转,筒体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用,便产生抛落和泻落,矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排 出筒外。排出的矿物在螺旋分级机中经分级出合格产品后,粗砂通过联合进料器再回到球磨机内继续粉磨。供 料机连续均匀地喂料,矿石经联合进料器连续均匀地进入球磨机,被磨碎的物料源源不断地从陶瓷球磨机中排 出。陶瓷球磨机是可以每天24小时连续工作的粉磨设备。

陶瓷球磨机实力供应商

我公司供应的陶瓷球磨机主要用于物料的混合、研磨、产品细度均匀、节省动力,既可干磨、也可湿磨。该机可以根据生产需要采用不同的衬板类型,以满足不同需要。用户可依据物料比重和硬度,并根据产量等因素综合考虑选择合适的型号和衬板、介质类型。

陶瓷球磨机的日常维护工作

对陶瓷球磨机的维护和检修是一项经常性的工作,维修工作的好坏直接影响球磨机的运转率和使用寿命,为了及时发现缺陷并消除隐患,以保证其磨机正常运转,除了日常的维护外,还需要定期停磨,(建议每月一次)对重要部件如中空轴、主轴承、筒体、减速机、大小齿轮等作认真检查,作详细记录,按照缺陷情况分轻重缓急作适当处理和安排中修及大修计划。那么在使用过程中如何正确的维护和检修。
1、所有润滑油在磨机投入连续运转一个月时应全部放出,彻底清洗,更换新油。以后结合中修约每6个月换油一次。
2、各润滑点润滑情况和油面高度至少每4小时检查一次。
3、磨机运转时,主轴承润滑油的温升不超过55℃。
4、磨机正常运转时,传动轴承和减速机的温升不超过55℃,*不超过60℃。
5、大、小齿轮传动平稳,无异常噪音。必要时应及时调整间隙。
6、球磨机运转平稳,无强烈震动。
7、电机电流应无异常波动。
8、各连接紧固件无松动,结合面无漏油、五漏税水、无漏矿现象。
9、钢球依磨损情况及时添加。
10、如果发现不正常情况应立即停磨检修。
11、磨机衬板被磨损70%或有 70mm长的裂纹时应更换。
12、衬板螺栓有损坏造成衬板松动时应更换。
13、主轴承严重磨损时应更换。
14、格子式球磨机的篦子板磨损到不能再焊补时应更换。
15、大齿轮齿轮面磨损到一定程度后可翻面继续使用。

TCQ系列陶瓷球磨机技术规格参数

型号生产能力   (吨/次)筒体转速(r/min)电机功率 (kw)机重     (t)
TCQ910×11200.2365.5-112.6
TCQ1200×14000.53211-18.54.3
TCQ1500×180012815-226.5
TCQ1800×21001.52618.5-308.8
TCQ2100×21002.52222-3713
TCQ2200×240032028-4515
TCQ2500×290051637-5519
TCQ2800×3700814.555-7526
TCQ3000×3700101475-9032

本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考,振华智能公司有可能对上述内容进行改进,具体信息请参照产品实物、产品说明书。除非经特殊说明,本网站中所涉及的数据解释权均振华智能公司所有。
